Questão de Física — Ímãs, Campo Magnético e Força Magnética — PICSIS 2017

A figura 1 abaixo ilustra um galvanômetro, constituído por um imã, uma bobina plana móvel, com um leve ponteiro a ela acoplado, e uma mola. O valor do campo magnético do imã na região da bobina é constante e tem módulo de 0,5 T. A bobina quadrada tem 2 cm de lado e 200 voltas de fio; e a mola tem constante elástica K = 1,8 N/m. Quando a mola se distende 4 cm, o ponteiro é defletido em 30˚.

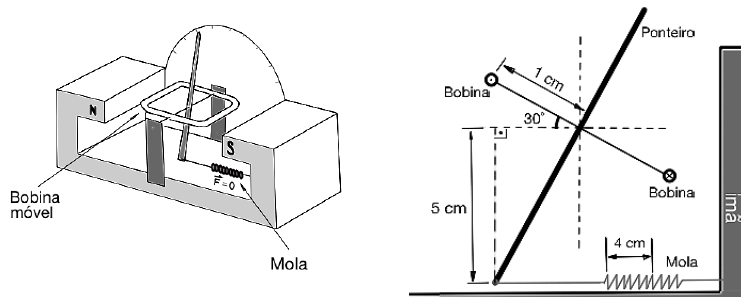

Figura 1 – Galvanômetro                                                                                                       Figura 2 – Galvanômetro com ponteiro defletido

vista em perspectiva                                                                                                                                      vista frontal

Para que o ponteiro se mantenha em repouso nesta posição, a corrente que atravessa a bobina vale, em miliampéres
