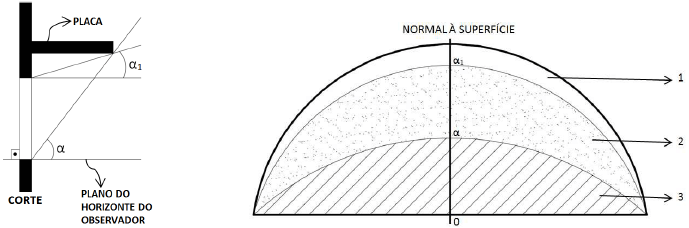

Para o controle da radiação solar, a determinação do tipo e da dimensão de um dispositivo de proteção solar serão feitas em função da eficácia desejada. Para tal dimensionamento, aplica-se o método gráfico denominado “traçado de máscaras”, o qual se utiliza dos ângulos de sombra resultantes de um dispositivo externo em relação a um determinado ângulo de incidência do sol: ângulo de sombra horizontal ( β) e ângulo de sombra vertical ( α). Em uma máscara de sombra, é possível determinar as zonas de eficiência da proteção resultante do dispositivo adotado, sendo classificadas como: eficiência nula, eficiência parcial e eficiência total. As imagens a seguir exemplificam um dispositivo externo com placas infinitas e sua máscara de sombra. Assinale a alternativa que identifica corretamente as eficiências numeradas na figura.
- A1 - Eficiência nula, 2 - Eficiência total, 3 - Eficiência parcial.
- B1 - Eficiência parcial, 2 - Eficiência total, 3 - Eficiência nula.
- C1 - Eficiência nula, 2 - Eficiência parcial, 3 - Eficiência total.
- D1 - Eficiência total, 2 - Eficiência parcial, 3 - Eficiência nula.
