Questão de Engenharia Civil — Treliças — IDIB 2018

Engenharia CivilTreliças
Código
qg988726
Banca
IDIB
Órgão
Pref Itarema
Ano
2018
Cargo
Eng Civ ( )

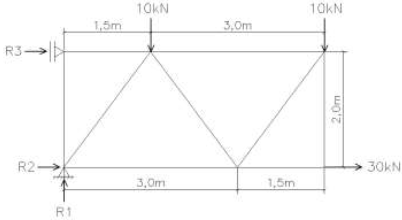

A treliça isostática da figura está submetida a esforços concentrados como mostrado na figura. Os valores das três reações de apoio (R1, R2 e R3) são, respectivamente:Imagem associada para resolução da questão
  1. A20kN, 30kN e -30kN;
  2. B20kN, 0kN e -30kN;
  3. C-20kN, -30kN e 0kN;
  4. D40kN, 30kN e 20kN.
Revelar gabarito e comentário

GabaritoB — 20kN, 0kN e -30kN;

Link permanente: /questoes/qg988726
