Questão de Engenharia Civil — Condutos Forçados (Bombas, Perdas de Carga) — Instituto Acesso 2018

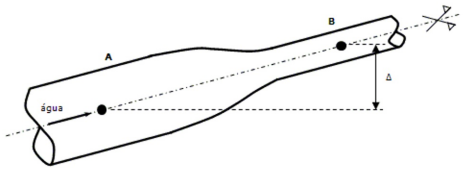

Seja um encanamento, onde existe uma redução de seção, escoando água a uma vazão constante, conforme desenho esquemático apresentado abaixo. Considere a aceleração da gravidade (g) igual a 10m/s² e o peso específico da água igual a 10kN/m³. Sabe-se que a água escoa de A para B e manômetros indicam uma diferença de 90kPa entre as pressões nesses pontos. A diferença de nível entre os pontos A e B é de 6,5m. A área da seção do encanamento no ponto A é o triplo da área da seção do encanamento no ponto B. Sabendo que velocidade do escoamento no ponto A é de 1,0m/s, a perda de carga total no trecho AB da tubulação é de:

1. A0,4m
2. B0,8m
3. C1,7m
4. D2,1m
5. E2,9m
