Questão de Engenharia Civil — Barragem — PROAD UFOP 2018
Engenharia CivilBarragem
- Código
- qg989658
- Banca
- PROAD UFOP
- Órgão
- UFOP
- Ano
- 2018
- Cargo
- PROAD - - Tec ( )
A tabela abaixo apresenta os horizontes do perfil geotécnico considerados nas especificações técnicas de um dado local destinado à implantação de uma barragem para PCH (Pequena Central Hidrelétrica), designados como horizontes I a VI.
| I | Rocha sã |
| II | Rocha ligeiramente intemperizada |
| III | Rocha moderadamente |
| IV | Rocha muito intemperizada |
| V | Rocha completamente intemperizada |
| VI | Rolo residual |

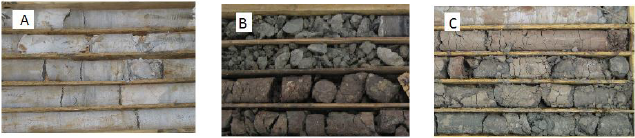

As figuras abaixo (A, B e C) são registros fotográficos dos testemunhos de sondagens realizados na área da implantação do vertedor da barragem.
Com base nos dados da tabela e de acordo com a sequência das figuras A, B e C, o perfil geotécnico da área do vertedor da barragem compreenderia os seguintes horizontes:
- AI, IV e VI.
- BII, III e IV.
- CI, III e VI.
- DII, IV e V.
