Questão de Engenharia Elétrica — NBR 5410 - Instalações Elétricas de Baixa Tensão — FUNDEP 2018

Engenharia ElétricaNBR 5410 - Instalações Elétricas de Baixa Tensão
Código
qg992640
Banca
FUNDEP
Órgão
INB
Ano
2018
Cargo
Tec ( )

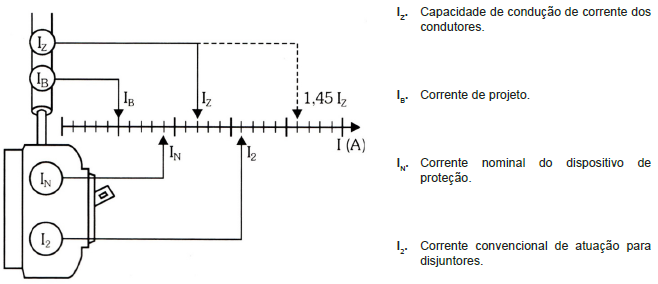

Analise a figura, a seguir, que apresenta as condições de atuação de um disjuntor contra sobrecarga, segundo norma ABNT NBR 5410.



Imagem associada para resolução da questão



Após análise, é correto afirmar:

  1. AA capacidade de condução de corrente dos condutores deve ser 30% menor do que a corrente de projeto, para a condição de sobrecarga.
  2. BA corrente nominal do dispositivo de proteção deve ser inferior à corrente de projeto, garantindo uma atuação rápida na condição de sobrecarga.
  3. CQuando o circuito for sobrecarregado em 20%, o dispositivo de proteção deve atuar em meia hora, ou em uma, para dispositivos menores.
  4. DQuando o circuito for sobrecarregado em 45%, o dispositivo de proteção deve atuar em uma hora, ou em duas para dispositivos maiores.
Revelar gabarito e comentário

GabaritoD — Quando o circuito for sobrecarregado em 45%, o dispositivo de proteção deve atuar em uma hora, ou em duas para dispositivos maiores.
