Questão de Engenharia Elétrica — Métodos para Acionamento de Motores de Indução — FUMARC 2018

Engenharia ElétricaMétodos para Acionamento de Motores de Indução
Código
qg992705
Banca
FUMARC
Órgão
CEMIG
Ano
2018
Cargo
Tec ( )

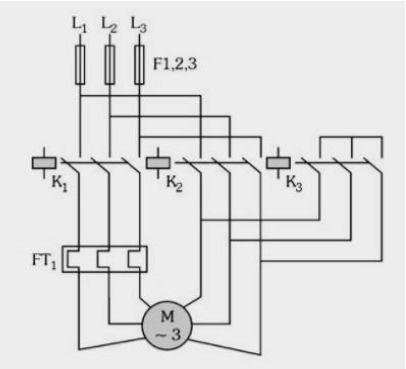

A figura abaixo apresenta um diagrama de força para partida de um motor trifásico.



Imagem associada para resolução da questão



A respeito desse esquema, pode-se afirmar, EXCETO:

  1. AEssa chave de partida proporciona uma redução na corrente de partida de, aproximadamente, 33% de seu valor.
  2. BO diagrama representa o circuito de força de uma chave de partida compensadora.
  3. CO diagrama representa o circuito de força de uma chave de partida estrela-triângulo.
  4. DO esquema consiste na alimentação do motor com uma redução de tensão nas bobinas durante a sua partida.
Revelar gabarito e comentário

GabaritoB — O diagrama representa o circuito de força de uma chave de partida compensadora.
