Questão de Engenharia Elétrica — Métodos para Acionamento de Motores de Indução — FUMARC 2018

Engenharia ElétricaMétodos para Acionamento de Motores de Indução
Código
qg992707
Banca
FUMARC
Órgão
CEMIG
Ano
2018
Cargo
Tec ( )

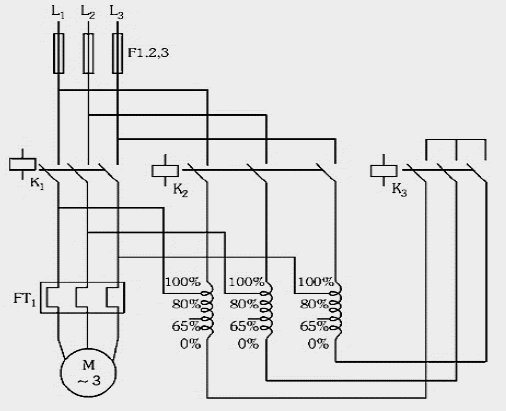

A figura abaixo mostra o diagrama de comando de uma chave compensadora aplicada à partida de um motor de In (220 V) = 80 A e relação Ip/In = 8.



Imagem associada para resolução da questão



Para um comando em 220 V e TAP do autotransformador de compensação ajustado em 50%, os ajustes mínimos recomendados para os contatores K1, K2 e K3 do circuito de comando de partida são, respectivamente:

  1. A40 A,  20 A  e  20 A
  2. B80 A,  20 A  e  40 A
  3. C80 A,  40 A  e  20 A
  4. D80 A,  20 A  e  20 A
Revelar gabarito e comentário

GabaritoD — 80 A,  20 A  e  20 A
