Questão de Engenharia Elétrica — Métodos para Acionamento de Motores de Indução — UECE-CEV 2018
Engenharia ElétricaMétodos para Acionamento de Motores de Indução
- Código
- qg992710
- Banca
- UECE-CEV
- Órgão
- Pref Sobral
- Ano
- 2018
- Cargo
- An Inf ( )

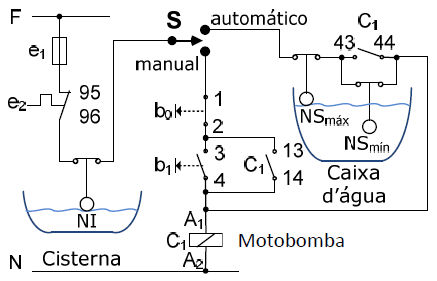

Considere o circuito de comando utilizado para acionamento de um sistema de abastecimento de água representado na figura abaixo. É correto afirmar que
- Aa chave-boia inferior de controle de nível de água da caixa d’água permite ou bloqueia o funcionamento da motobomba, tanto no acionamento manual como no acionamento automático, evitando que o motor funcione sem água, puxando ar para a tubulação.
- Ba chave-boia de controle de nível d’água da cisterna permite que a motobomba seja acionada, manual ou automaticamente, somente quando tiver água para ser bombeada. No acionamento manual, a motobomba bombeará água da cisterna para caixa d’água até que a botoeira b0 seja acionada.
- Co comando manual é selecionado através da chave S, o qual aciona a motobomba, independentemente do estado das boias; nesse caso, o motor poderá puxar ar para tubulação se a cisterna estiver sem água.
- Dcaso haja defeito em uma das boias, o sistema de abastecimento d’água será comprometido e a motobomba poderá funcionar sem água puxando ar para a tubulação.
