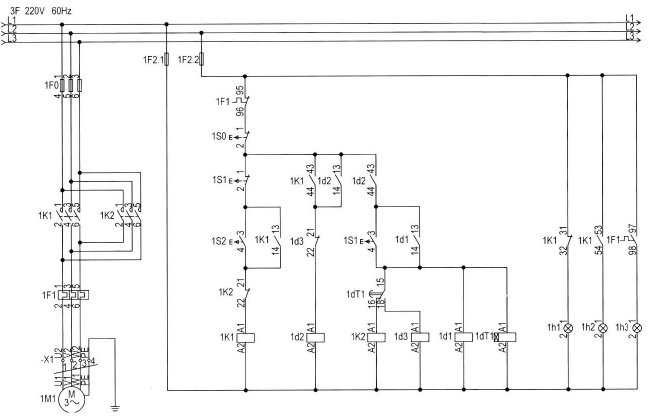

Analise o diagrama elétrico a seguir.



Imagem associada para resolução da questão



Com relação a esse diagrama, é correto afirmar:

  1. AA numeração dos contatos auxiliares segue o padrão: contatos NF têm final (1;2) e os NA, (3;4).
  2. BA operação do motor é sinalizada por meio de três LED, 1H1, 1H2 e 1H3, acionados por chaves fim de curso.
  3. CTrês botões liga / desliga, IS0, IS1, e IS2, contatos NA (1;2), foram utilizados.
  4. DTrês relés temporizadores, Id1, 1d2 e 1d3, acionam o motor trifásico a três fios.
Revelar gabarito e comentário

GabaritoA — A numeração dos contatos auxiliares segue o padrão: contatos NF têm final (1;2) e os NA, (3;4).
