Questão de Engenharia Elétrica — Transformadores Monofásicos — INSTITUTO AOCP 2018
Engenharia ElétricaTransformadores Monofásicos
- Código
- qg992745
- Banca
- INSTITUTO AOCP
- Órgão
- ITEP RN
- Ano
- 2018
- Cargo
- Per ( )
Dada a Figura, de acordo com as definições de transformadores, a impedância shunt do modelo é dada por

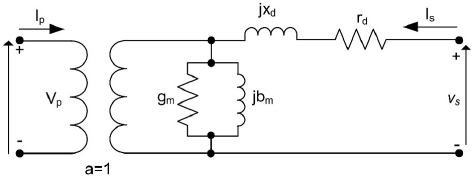

Figura: Modelo para transformador monofásico.
- AZ_m=(R_S+j\omega L_S)
- BZ_m=\large{R_P+j\omega L_P\over j\omega Z^2_m}
- CZ_m=\large{(R_S+j\omega L_S)\over R_P+j\omega L_P}
- DZ_m=\large{R_P\over j\omega Z^2_m}
- EZ_m=\large{-\omega^2M^2_{PS}\over R_P+j\omega L_P}
