Questão de Engenharia Elétrica — Transformadores de Potência — CCON UFSM 2018

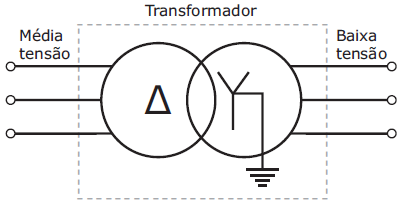

Transformadores rebaixadores de tensão são largamente utilizados em linhas de distribuição para reduzir o nível de tensão para as unidades consumidoras. Uma configuração típica de transformador utilizada na distribuição de energia elétrica no Brasil é mostrada na figura a seguir.

Com base na figura, assinale V (verdadeiro) ou F (falso) em cada afirmativa.

( ) Se a tensão eficaz de linha do lado de média tensão é 13,8 kV, então a tensão eficaz de fase é de \large{13,8 \over \sqrt3} kV.

( ) Se a tensão eficaz de linha do lado de média tensão é 13,8 kV, então a tensão média de fase é de \large{13,8 \over \sqrt6} kV.

( ) Se a tensão eficaz de fase do lado de baixa tensão é 220 V, então a tensão eficaz de linha é de \sqrt3 \cdot 220 V.

( ) Se a tensão eficaz de fase do lado de baixa tensão é 220 V e conectarmos uma carga monofásica entre duas fases, então a tensão de pico sobre a carga monofásica é de \sqrt6 \cdot 220 V.

A sequência correta é
