Questão de Engenharia Elétrica — Motores Trifásicos de Indução — UECE-CEV 2018

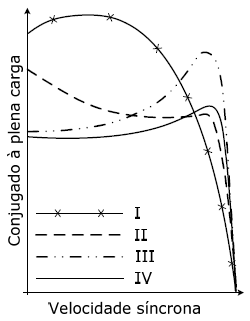

Atente para as curvas características representativas de conjugado versus velocidade para os quatro tipos mais comuns de motores de indução gaiola que são mostradas na Figura a seguir. Relacione corretamente as classes dos motores com as curvas características I, II, III e IV, numerando-as de I a IV. ( ) Classe A: conjugado de partida normal, corrente de partida normal, escorregamento baixo. ( ) Classe B: conjugado de partida normal, corrente de partida baixa, escorregamento baixo. ( ) Classe C: conjugado de partida alto, corrente de partida baixa. ( ) Classe D: conjugado de partida alto, escorregamento alto. A sequência correta, de cima para baixo, é:

1. AII, I, III, IV.
2. BI, III, IV, II.
3. CIII, IV, II, I.
4. DIV, II, I, III.
