Questão de Engenharia Elétrica — Linhas de Transmissão em SEP — Instituto Acesso 2018

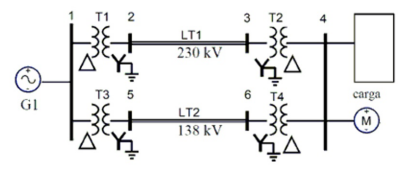

A figura 12 apresenta um sistema elétrico de potencia composto por um gerador, 6 barramentos, 4 transformadores e duas cargas. Sabe-se que o gerador possui uma reatância transitória x_g= 22,5%, uma potência nominal S_g= 90 MVA e uma tensão nominal V_g= 13,8 kV, e o motor possui uma reatância transitória X_m= 20%, uma potência nominal S_m= 40,5 MVA e uma tensão nominal V_m= 9kV, e que o transformador T_4 é de 138kV para 10kV. Sabendo que o diagrama unifilar foi determinado a partir de uma tensão base de linha de 230 kV e uma potência base trifásica de 100 MVA, as reatâncias do gerador e do motor são iguais a:

1. AX_g= j0,225 \ e \ X_m= j0,20
2. BX_g= j0,225 \ e \ X_m= j0,49
3. CX_g= j0,225 \ e \ X_m= j0,40
4. DX_g= j0,25 \ e \ X_m= j0,40
5. EX_g= j0,25 \ e \ X_m= j0,49
