Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — CCON UFSM 2018

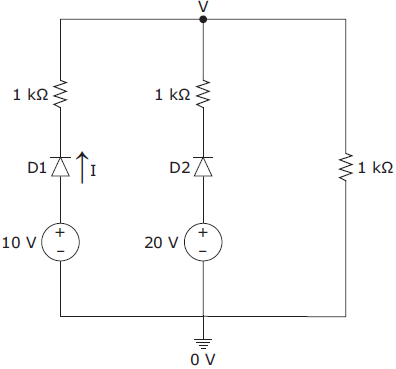

Considere o circuito com diodos ideais da figura a seguir. Os valores da corrente I que circula pelo diodo D1 e da tensão V para o terminal de terra são, respectivamente,

1. A0 mA e 10 V.
2. B10 mA e 10 V.
3. C10 mA e 20 V.
4. D20 mA e 10 V.
5. E20 mA e 20 V.
