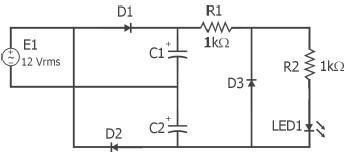

A fonte de tensão E1 é tipo senoidal com frequência de 60 Hz, tensão de saída de 12 Vrms; os diodos D1 e D2 são retificadores considerados ideais, o diodo D3 é um Zener de 10 V / 1W, os capacitores C1 e C2 são de 470 μF e considerados ideais com relação à tensão de trabalho, o LED1 quando diretamente polarizado apresenta uma queda de tensão de 2 V, a corrente de trabalho do LED1 pode variar de 5 a 50 mA. A potência nominal dos resistores é de 1W.
Para o circuito da figura, assinale a afirmativa que completa corretamente a frase abaixo.
Em relação ao valor da fonte E1, a tensão _______
- Ade pico a pico é de aproximadamente 33,8V.
- Bmédia, a ser medida com um voltímetro DC, é 7,6V.
- Cde pico é de aproximadamente 15,4V.
- Deficaz é de aproximadamente 15,4V.
- Ede pico a pico é de aproximadamente 24V.
