Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — DES IFSUL 2018
Engenharia ElétricaDiodos (Retificador, Zener, Schottky, LED)
- Código
- qg993167
- Banca
- DES IFSUL
- Órgão
- IF SUL
- Ano
- 2018
- Cargo
- PEBTT ( )

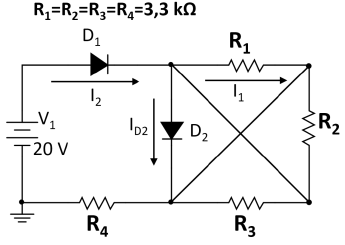

Os valores aproximados das correntes I1, I2 e ID2 para o circuito representado na figura acima, considerando-se VD=0,7 V, são respectivamente,
- AI1=0,212 mA, I2=5,636 mA e ID2=5 mA.
- BI1=0,100 mA, I2=5,636 mA e ID2=5 mA.
- CI1=0,212 mA, I2=5,636 mA e ID2=100 mA.
- DI1=0,100 mA, I2=5,636 mA e ID2=100 mA.
