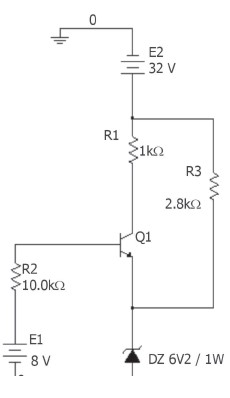

Para o circuito da figura, todos os componentes são de potência nominal ideal. O transistor Q1 tem β = 200. O valor conhecido de VBE = 0,8V. Analisando o circuito, é correto afirmar que a queda de tensão em:
- AR3 é de 32V.
- BR2 é 2V.
- CR1 é 40V.
- DVCE é de 5,8V.
- ER1 é 12V.
