Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — Com. Org. (IFSP) 2018

Engenharia ElétricaTransistor Junção Bipolar (TJB)
Código
qg993175
Banca
Com. Org. (IFSP)
Órgão
IF SP
Ano
2018
Cargo
PEBTT ( )

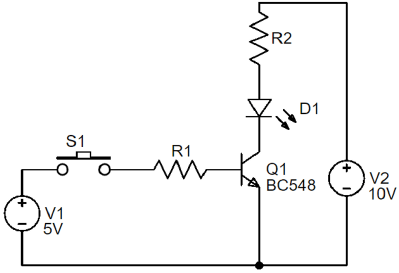

O circuito abaixo funciona como chave eletrônica. Seja VD1 = 2,5V e ID1 = 30mA. Considere os seguintes dados sobre o BC548: VCE(sat) = 0,5V; VBE(on) = 0,7V.



Imagem associada para resolução da questão



Considerando a chave S1 fechada e usando o critério de saturação forte, o circuito funcionará corretamente para quais valores comerciais de R1 e R2?

  1. APara R1 = 1,5KΩ e R2 = 220Ω.
  2. BPara R1 = 13KΩ e R2 = 270Ω.
  3. CPara R1 = 27KΩ e R2 = 300Ω.
  4. DPara R1 = 56KΩ e R2 = 330Ω.
Revelar gabarito e comentário

GabaritoA — Para R1 = 1,5KΩ e R2 = 220Ω.
