Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — UECE-CEV 2018

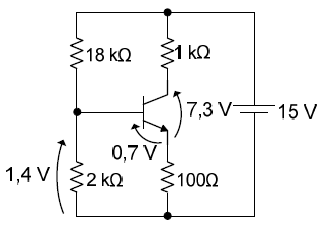

Um circuito de polarização por divisor de tensão é mostrado na figura a seguir. O transistor está operando na região

1. Aativa e a corrente de coletor é igual a 7 mA.
2. Bde corte e a corrente de coletor é igual a zero.
3. Cde saturação e a corrente de coletor é igual a 13 mA.
4. Dativa reversa e a corrente de emissor é igual a 7,2 mA.
