Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — INSTITUTO AOCP 2018

Engenharia ElétricaTransistor Junção Bipolar (TJB)
Código
qg993207
Banca
INSTITUTO AOCP
Órgão
ITEP RN
Ano
2018
Cargo
Per ( )

Dado o circuito da Figura, assinale a alternativa que apresenta os valores de Ib, Ic e vO, considerando VBE=0,7 V e β = 50.

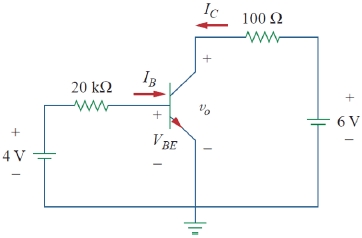

Imagem associada para resolução da questão



Figura: Circuito.

  1. AIb = 45 mA, Ic = 1,5 mA e vO = 3,5 V.
  2. BIb = 590 μA, Ic = -7,36 mA e vO = 4,75 V.
  3. CIb = 500 μA, Ic = 635 mA e vO = 6,25 V.
  4. DIb = 15 mA, Ic = 25 mA e vO = 2,55 V.
  5. EIb = 165 μA, Ic = 8,25 mA e vO = 5,175 V.
Revelar gabarito e comentário

GabaritoE — Ib = 165 μA, Ic = 8,25 mA e vO = 5,175 V.
