Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — DES IFSUL 2018

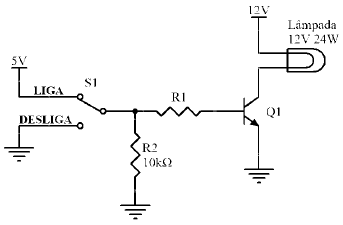

O circuito a representado na figura acima aciona a lâmpada quando a chave S1 estiver na posição “LIGA” e desliga a lâmpada quando a chave S1 estiver na posição “DESLIGA”. Considere a lâmpada de 12V e 24W de potência, o transistor com ganho β_CC = 100, a tensão de condução direta da junção entre base e emissor do transistor V_BE = 0,7 V e a tensão de saturação entre coletor e emissor do transistor V_CESAT = 0V.

O maior valor do resistor R1 que pode ser usado, para o correto funcionamento do circuito, é:
