Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — COCP IFMT 2018
Engenharia ElétricaTransistor Junção Bipolar (TJB)
- Código
- qg993218
- Banca
- COCP IFMT
- Órgão
- IF MT
- Ano
- 2018
- Cargo
- PEBTT ( )

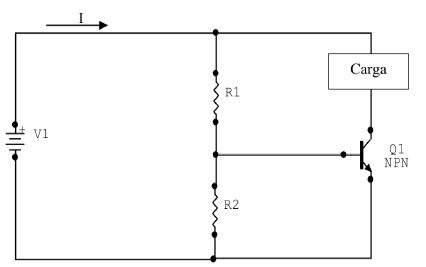

Considere que o divisor de tensão do circuito elétrico origina uma tensão elétrica base-emissor (V_{BE}) de 0,7 V no transistor (Q1) para a respectiva corrente elétrica de base igual a 2,3 mA que, por sua vez, resulta uma corrente elétrica no coletor de Q1. Sendo Hfe = 100; R_2 = 100 Ω e V1 = 10 V, determine a resistência R1 e a corrente elétrica I.
- A1 mΩ; 239,3 mA
- B1 kΩ; 239,3 mA
- C1 kΩ; 9,323 mA
- D10 kΩ; 239,3 mA
- E1 mΩ; 9,323 mA
