Questão de Engenharia Elétrica — Transistor de Efeito de Campo (FET/MOSFET) — DES IFSUL 2018
Engenharia ElétricaTransistor de Efeito de Campo (FET/MOSFET)
- Código
- qg993237
- Banca
- DES IFSUL
- Órgão
- IF SUL
- Ano
- 2018
- Cargo
- PEBTT ( )

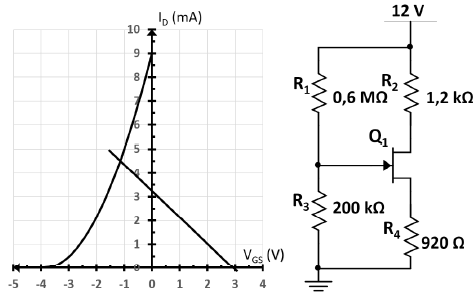

Considere o circuito e a sua curva de transferência respectiva, representados na figura abaixo, são: O valor da tensão medida no terminal de DRENO (VD) e a da diferença de potencial entre os pinos de GATE e SUPRIDOURO (VGS), são, respectivamente,
- AVD=6,6 V e VGS=1,14 V.
- BVD=5,4 V e VGS=-1,14 V.
- CVD=6,6 V e VGS=-1,14 V.
- DVD=5,4 V e VGS=1,14 V.
