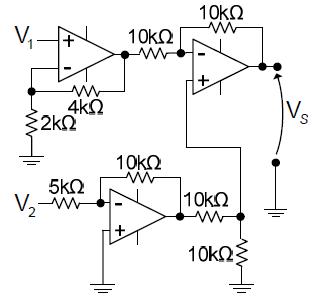

Atente para o circuito mostrado na figura a seguir. Se V1 = 1 + 2sen(⍵t)V e V2 = –2 V, então a tensão de saída Vs, em Volt, é igual a
- A4.
- B–1 + sen(⍵t).
- C–3 + 6sen(⍵t).
- D1 – 6sen(⍵t).
