Questão de Engenharia Elétrica — Outros Sistemas Analógicos — INSTITUTO AOCP 2018

Engenharia ElétricaOutros Sistemas Analógicos
Código
qg993402
Banca
INSTITUTO AOCP
Órgão
ITEP RN
Ano
2018
Cargo
Per ( )

Com base na Figura e nos seguintes dados: v1 = 10 cos 2t mV, v2 = 0,5t mV, e considerando a tensão no capacitor inicialmente igual a zero, assinale a alternativa correta.

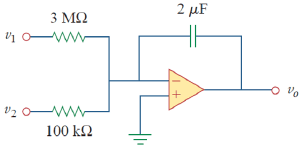

Imagem associada para resolução da questão



Figura: Circuito.

  1. AO valor da tensão na saída  v0  é  1,25. sen 2t – 2,25t2mV.
  2. BO valor da tensão na saída  v0  é  –1,87. sen t – 0,25t2mV.
  3. CO valor da tensão na saída  v0  é  –0,833. sen 2t – 1,25t2mV.
  4. DO valor da tensão na saída  v0  é  –4,433. sen t + 2,25t2mV.
  5. EO valor da tensão na saída  v0  é  7,5. sen 3t – 3,45t2mV.
Revelar gabarito e comentário

GabaritoC — O valor da tensão na saída  v0  é  –0,833. sen 2t – 1,25t2mV.

Link permanente: /questoes/qg993402
