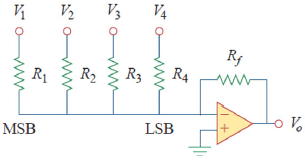

Dado o circuito da Figura, considerando Rf = 10 kΩ, R1 = 10 kΩ, R2 = 20 kΩ, R3 = 40 kΩ e R4 = 80 kΩ, é correto afirmar que a equação que define a tensão na saída é
Figura: Circuito.
- AV0 = 2V1 + 1,5V2 + 0,25V3 + 0,125V4.
- B–V0 = V1 + 0,5V2 + 0,25V3 + 0,125V4.
- CV0 = 0,5V1 + 1,5V2 + 1,25V3 + 1,125V4.
- D–V0 = 2,5V1 + 2,5V2 + 2,5V3 + 2,5V4.
- E–V0 = 2,5V1 – 0,5V2 + 1,25V3 +1,125V4.
