Questão de Engenharia Elétrica — Portas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados — INSTITUTO AOCP 2018

Engenharia ElétricaPortas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados
Código
qg993428
Banca
INSTITUTO AOCP
Órgão
ITEP RN
Ano
2018
Cargo
Per ( )

Com base na Figura e no conhecimento de portas lógicas em eletrônica digital, assinale a alternativa correta.

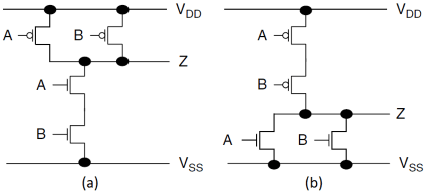

Imagem associada para resolução da questão



Figura: Portas lógicas.

  1. AA Figura apresenta em (a) o diagrama esquemático de uma porta OR e em (b) o diagrama esquemático de uma porta NOR.
  2. BA Figura apresenta em (a) o diagrama esquemático de uma porta NOR e em (b) o diagrama esquemático de uma porta XOR.
  3. CA Figura apresenta em (a) o diagrama esquemático de uma porta NAND e em (b) o diagrama esquemático de uma porta NOR.
  4. DA Figura apresenta em (a) o diagrama esquemático de uma porta AND e em (b) o diagrama esquemático de uma porta NOR.
  5. EA Figura apresenta em (a) o diagrama esquemático de uma porta AND e em (b) o diagrama esquemático de uma porta XOR.
Revelar gabarito e comentário

GabaritoC — A Figura apresenta em (a) o diagrama esquemático de uma porta NAND e em (b) o diagrama esquemático de uma porta NOR.
