Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — Instituto Acesso 2018

Engenharia ElétricaÁlgebra Booleana e Circuitos Lógicos
Código
qg993452
Banca
Instituto Acesso
Órgão
SEDUC AM
Ano
2018
Cargo
Eng ( )

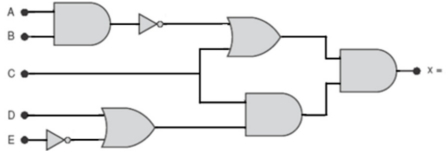

Considere o circuito lógico dado na figura abaixo: O valor da variável booleana x é igual a:Imagem associada para resolução da questão
  1. AX= (\overline {AB} + C) + ((D+ \overline{E}) C)
  2. BX= (\overline{AB} +C) ((D+\overline {E}) C)
  3. CX= (\overline {A} \overline {B} + C) ((D+ \overline {E})C)
  4. DX= (\overline {A} + \overline {B}) C+ (D \overline {E} + C)
  5. EX= (\overline {A + B}) C + (D \overline {E} + C)
Revelar gabarito e comentário

GabaritoB — X= (\overline{AB} +C) ((D+\overline {E}) C)

Link permanente: /questoes/qg993452
