Questão de Engenharia Elétrica — Contadores e Registradores — INSTITUTO AOCP 2018

Engenharia ElétricaContadores e Registradores
Código
qg993550
Banca
INSTITUTO AOCP
Órgão
ITEP RN
Ano
2018
Cargo
Per ( )

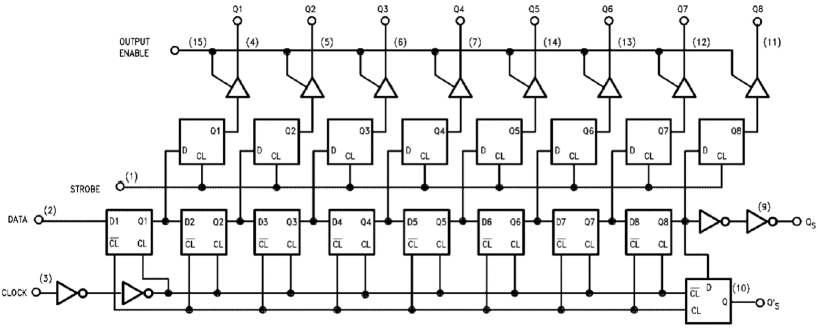

Ao analisar a Figura, um Engenheiro Eletricista constatou que essa figura mostra o diagrama de blocos de um



Imagem associada para resolução da questão

Figura: Diagrama.

  1. Acircuito integrado registrador de deslocamento de 8 bits com saídas tristate.
  2. BFlip-flop JK síncrono.
  3. Ccircuito integrado registrador de deslocamento de 16 bits multiplexado com saídas em coletor aberto.
  4. Dcontador de década.
  5. Ecircuito integrado de multiplex utilizado em comunicação de dados com tecnologia TTL família 54LS.
Revelar gabarito e comentário

GabaritoA — circuito integrado registrador de deslocamento de 8 bits com saídas tristate.

Link permanente: /questoes/qg993550
