Questão de Engenharia Elétrica — Circuitos Retificadores (CA-CC) de Potência (Controlados e Não Controlados) — UECE-CEV 2018
Engenharia ElétricaCircuitos Retificadores (CA-CC) de Potência (Controlados e Não Controlados)
- Código
- qg993600
- Banca
- UECE-CEV
- Órgão
- Pref Sobral
- Ano
- 2018
- Cargo
- An Inf ( )

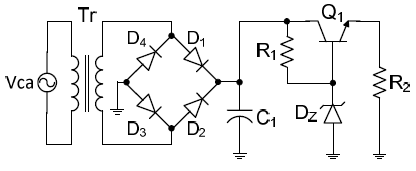

Considere que o circuito mostrado na figura a seguir funciona normalmente. Assinale a opção que corresponde ao correto comportamento do circuito.
- ASe a tensão sobre o capacitor C1 aumentar, a tensão sobre o resistor R2 permanecerá a mesma, isto é, igual à tensão do diodo zener.
- BSe a tensão sobre o capacitor C1 diminuir, a tensão zener diminui, mas a tensão sobre o resistor R2 permanecerá a mesma.
- CA tensão sobre o resistor R2 será igual a 15,7 V, se a tensão zener for igual a 15 V, considerando a tensão entre base e emissor igual a 0,7 V.
- DA tensão entre o coletor e emissor do transistor Q1 deverá compensar as variações de tensão do capacitor C1, mantendo a tensão sobre o R2 constante.
