Questão de Engenharia Elétrica — Circuitos Retificadores (CA-CC) de Potência (Controlados e Não Controlados) — UFMT 2018
Engenharia ElétricaCircuitos Retificadores (CA-CC) de Potência (Controlados e Não Controlados)
- Código
- qg993610
- Banca
- UFMT
- Órgão
- Pref VG (MT)
- Ano
- 2018
- Cargo
- Tec DES (Pref VG)
O circuito da figura (a), conhecido como retificador trifásico controlado de onda completa em ponte (retificador de seis-pulsos), é o conversor CA/CC de alta potência mais utilizado em eletrônica de potência.

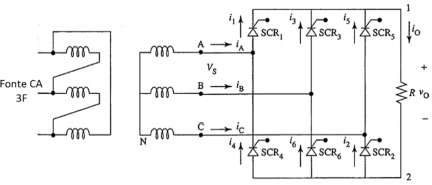

Figura a(a) - Circuito retificador controlado de seis-pulsos Fonte: Ashfaq Ahmed 2000
A figura (b) apresenta a forma de onda de tensão na carga (vo) para ângulo de atraso \alpha = 0 ^\circ

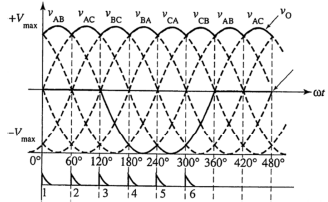

Figura (b) – Forma de onda de tensão para um circuito em ponte para α = 0º Fonte: Ashfaq Ahmed 2000
Tendo por base as figuras (a) e (b) e a correta operação do circuito, marque a afirmativa correta.
- AEm 300º, SCR5 passa para o estado ligado, fazendo com que SCR6 vá para o desligado.
- BEm 60º, SCR2 passa para o estado ligado, fazendo com que SCR1 vá para o desligado.
- CEm 120º, SCR3 passa para o estado ligado, fazendo com que SCR2 vá para o desligado.
- DEm 240º, SCR5 passa para o estado ligado, fazendo com que SCR3 vá para o desligado.
