Questão de Engenharia Elétrica — Circuitos Conversores (CC-CC) — INSTITUTO AOCP 2018

Engenharia ElétricaCircuitos Conversores (CC-CC)
Código
qg993616
Banca
INSTITUTO AOCP
Órgão
ITEP RN
Ano
2018
Cargo
Per ( )

Considerando a Figura, assinale a alternativa correta em relação aos conversores CC-CC.

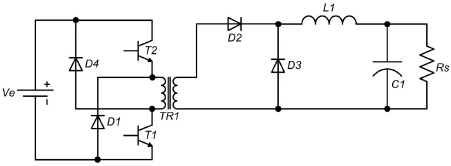

Imagem associada para resolução da questão

Figura: Circuito.

  1. AA operação desse conversor Push-Pull, mostrado na Figura, consiste na saturação dos dois transistores T1 e T2 em tempos diferentes com intervalo de 0,15 T (tempo morto) entre o acionamento de cada um individualmente.
  2. BA Figura mostra um conversor flyback  operando em regime permanente de carga.
  3. CA Figura apresenta um conversor meia ponte operando em regime descontínuo de corrente.
  4. DO circuito da Figura apresenta um conversor Forward  a dois transistores, em que o transistor T2 e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de desmagnetização, pois o próprio enrolamento do primário do transformador realiza essa tarefa.
  5. EO circuito apresentado na Figura mostra um conversor buck-boost  de dois transistores operando em regime contínuo de corrente, em que cada transistor deve ser saturado e cortado simultaneamente.
Revelar gabarito e comentário

GabaritoD — O circuito da Figura apresenta um conversor Forward  a dois transistores, em que o transistor T2 e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de desmagnetização, pois o próprio enrolamento do primário do transformador realiza essa tarefa.
