Questão de Engenharia Elétrica — Circuitos Conversores (CC-CC) — INSTITUTO AOCP 2018
Engenharia ElétricaCircuitos Conversores (CC-CC)
- Código
- qg993619
- Banca
- INSTITUTO AOCP
- Órgão
- ITEP RN
- Ano
- 2018
- Cargo
- Per ( )
Considerando o conversor CC-CC da Figura com as seguintes características: V1 = 40 V, L = 250 μH, rL = 0 Ω, C = 60 μF, R = 10 Ω, frequência de chaveamento f = 20 kHz e ciclo ativo de condução k = 0,4 (operando em modo estável), é correto afirmar que se trata de um conversor

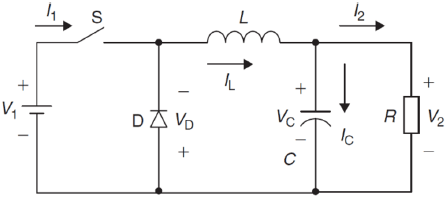

Figura: Conversor CC-CC.
- ABuck com I1 = 0,15 A.
- BBoost com I1 = 1,26 A.
- CFlyback com I1 = 3,72 A.
- DBuck com I1 = 0,64 A.
- EBuck-boost com I1 = 4,12 A.
