Questão de Engenharia Elétrica — Circuitos Inversores (CC-CA) — UFMT 2018

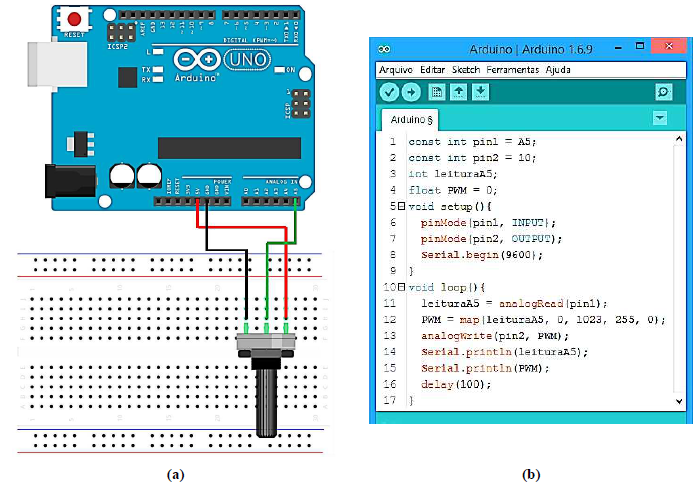

Um estudante de engenharia elétrica montou o circuito da figura (a) para analisar o funcionamento das portas analógicas e PWM do Arduino.

Após o sketch da figura (b) ser carregado no Arduino, o estudante abriu o monitor serial da IDE do Arduino para verificar as informações de leituras feitas pelo pino analógico ao girar o eixo do potenciômetro e obteve as seguintes conclusões: a entrada analógica do Arduino tem uma resolução de 10 bits; o comando analogRead() converte a faixa de tensão da entrada analógica, de 0 a 5 volts, para um valor digital entre 0 e 1023, por um circuito dentro do microcontrolador chamado conversor analógico-digital. Para um potenciômetro linear e de 1 K \Omega, ao variar sua resistência na faixa de 0 a 1000 \Omega, obteve a proporção de 0 \Omega equivalente a 0 e 1000 \Omega equivalente a 1023. Para verificar o sinal PMW, foi utilizada a função “map”, que converte o valor lido da entrada analógica para um valor de 8 bits.

Considerando a linha 15 da figura (b), qual será o valor lido no monitor serial para a variável “PWM” quando o potenciômetro for ajustado para aplicar 2,8 V na porta analógica do Arduino?
