Questão de Engenharia Elétrica — Análise de Sinais e Sistemas — UECE-CEV 2018

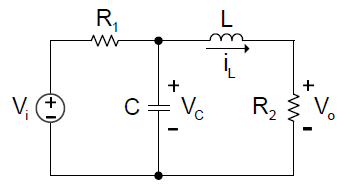

Assinale a opção que corresponde à representação no espaço de estado do sistema mostrado na figura a seguir, admitindo-se que as variáveis de estado são definidas por: X1 = VC ; X2 = IL ; U = Vi e y = vo

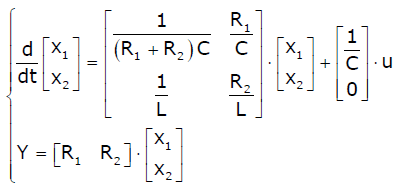

1. A

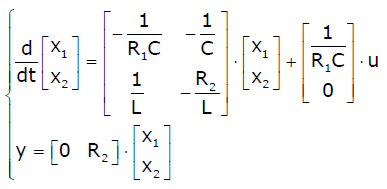

2. B

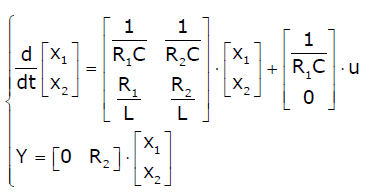

3. C

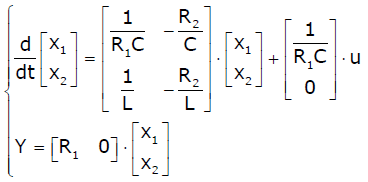

4. D
