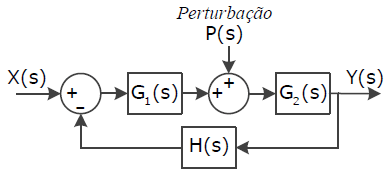

Considere o seguinte diagrama de blocos do sistema de controle de malha fechada submetido a uma perturbação P(s). Admitindo-se a aplicação da entrada e da perturbação simultaneamente, assinale a opção que corresponde à saída Y(s).Imagem associada para resolução da questão
  1. AY (S) = \frac {G_2 (S) R (S)} {1 + G_1 (S) G_2 (S) H (S)}
  2. BY (S) = \frac {G_1 (S) G_2 (S) R (S) + P (S) G_2 (S)} {1 + G_1 (S) G_2 (S) H (S)}
  3. CY (S) = \frac {G_1 (S) G_2 (S) P (S)} {1 + G_1 (S) G_2 (S) H (S)}
  4. DY (S) = \frac {G_1 (S) G_2 (S) P (S) + R (S) G_2 (S)} {1 + G_1 (S) G_2 (S) H (S)}
Revelar gabarito e comentário

GabaritoB — Y (S) = \frac {G_1 (S) G_2 (S) R (S) + P (S) G_2 (S)} {1 + G_1 (S) G_2 (S) H (S)}
