Questão de Engenharia Civil — Estruturas — ESAF 2013

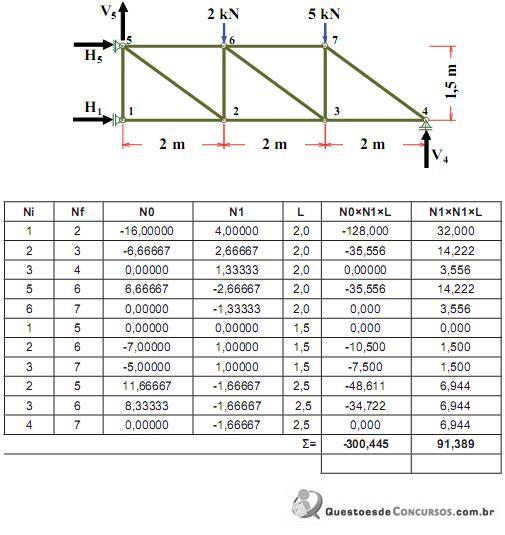

Através do Método das Forças, calcular a reação de apoio (V4) do nó 4, da treliça abaixo (existem outras reações: H1, H5 e V5). Considere os nós como rótulas perfeitas. Todas as barras têm inércia EA. A redundante escolhida foi a reação vertical do nó 4, V4. Note que os esforços normais nas barras foram fornecidos. As barras são identificadas pelos seus nós iniciais Ni e nós finais Nf. Na tabela abaixo: N0 são os esforços nas barras para os carregamentos originais e N1 são os esforços para uma força unitária para cima aplicada no nó 4 (todos os esforços sem a redundante escolhida) e L são os comprimentos das barras.

1. AV4= 0,304 kN.
2. BV4= 3,71 kN.
3. CV4= 3,29 kN.
4. DV4= 5,71 kN.
5. EV4= 4,00 kN.
