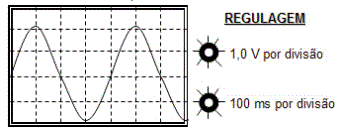

O manual de reparos de um equipamento médico apresenta diversos procedimentos para a substituição ou reparo de seus circuitos (placas). Uma das seções apresenta o exposto na figura abaixo. Trata da tela de um osciloscópio com um sinal analógico (senoidal). Com base nos dados apresentados pode-se dizer que o sinal apresentado tem um comportamento em corrente contínua no valor aproximado de:
- A4,0 V.
- B2,0 V.
- C1,4 V.
- D2,4 V.
