Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IBFC 2013
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq023951
- Banca
- IBFC
- Órgão
- PC-RJ
- Ano
- 2013
- Nível
- Superior
- Cargo
- Perito Criminal - Engenharia Elétrica - Eletrônica

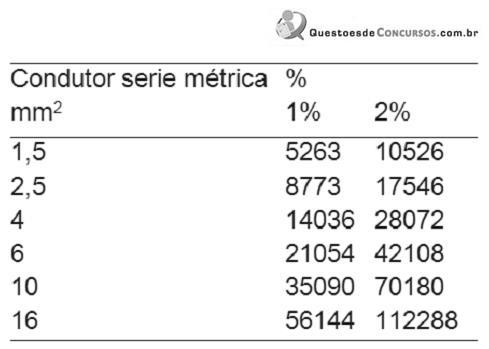

Dada a tabela Soma das Potências em Watts X distância em metros para 110 volts (fonte: Instalações Elétricas, Helio Creder, 14ª edição), mostrada abaixo

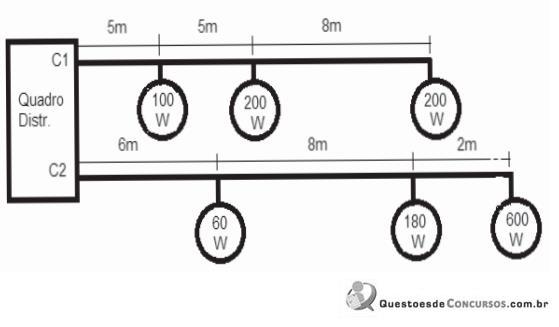

Para o diagrama apresentado na figura abaixo a dimensão dos fios para o circuito 1 e para o circuito 2, para 2% de queda de tensão são, respectivamente:
Para o diagrama apresentado na figura abaixo a dimensão dos fios para o circuito 1 e para o circuito 2, para 2% de queda de tensão são, respectivamente:- A2,5 mm² e 1,5 mm²
- B2,5 mm² e 2,5 mm²
- C1,5 mm² e 2,5 mm²
- D2,5 mm² e 4,0 mm²
- E1,5 mm² e 1,5 mm²
