Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — IBFC 2013
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- qq024240
- Banca
- IBFC
- Órgão
- PC-RJ
- Ano
- 2013
- Nível
- Superior
- Cargo
- Perito Criminal - Física

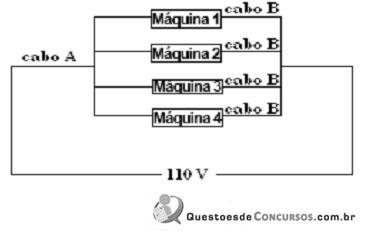

Numa pequena indústria, são utilizadas 4 máquinas, que sob tensão 110 V consomem 3600 W cada uma. Para colocar essas máquinas em funcionamento, o empresário criou um circuito muito simples:

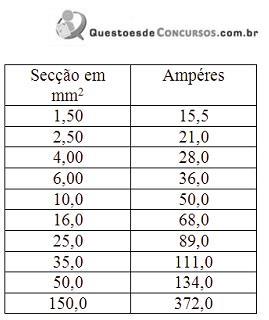

A tabela a seguir estabelece o dimensionamento de cabos e fios elétricos.
Baseados na tabela apresentada, podemos afirmar que, para não correr riscos, esse empresário deve ter utilizado para os cabos do tipo B e tipo A, fios cujas secções transversais medem, no mínimo, respectivamente:
A tabela a seguir estabelece o dimensionamento de cabos e fios elétricos.Baseados na tabela apresentada, podemos afirmar que, para não correr riscos, esse empresário deve ter utilizado para os cabos do tipo B e tipo A, fios cujas secções transversais medem, no mínimo, respectivamente:- A2,5 mm² e 25,0 mm²
- B4,0 mm² e 35,0 mm²
- C6,0 mm² e 50,0 mm²
- D6,0 mm² e 35,0 mm²
- E4,0 mm²e 150,0 mm²
