Questão de Engenharia Civil — Escavações e Contenções — IBFC 2013
Engenharia CivilEscavações e Contenções
- Código
- qq024413
- Banca
- IBFC
- Órgão
- SDHPR
- Ano
- 2013
- Nível
- Superior
- Cargo
- Engenheiro Civil

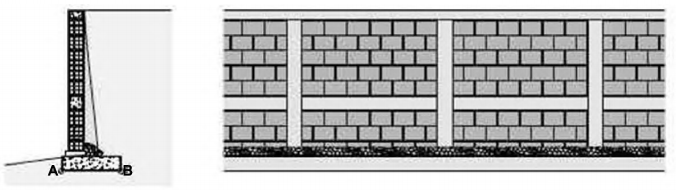

A figura a seguir representa, esquematicamente, um muro de arrimo misto, do tipo Cantilever, executado com blocos cerâmicos e concreto armado. O seu equilíbrio com relação ao tombamento é determinado pela:
- AResultante das forças de atrito solo-concreto, do peso próprio do muro e do empuxo do maciço terroso.
- BResultante dos momentos, em relação ao ponto A, da forças de atrito solo-concreto, do peso próprio do muro e do empuxo do maciço terroso.
- CResultante dos momentos, em relação ao ponto B, da forças de atrito solo-concreto, do peso próprio do muro, da reação de apoio na base do muro e do empuxo do maciço terroso.
- DResultante dos momentos, em relação ao ponto A, das forças devidas ao peso próprio do muro, ao peso de terra sobre a base e do empuxo do maciço terroso.
