Questão de Engenharia Civil — Estruturas — IF-PB 2013

Engenharia CivilEstruturas
Código
qq026509
Banca
IF-PB
Órgão
IF-PB
Ano
2013
Nível
Superior
Cargo
Tecnólogo-Construção de Edifícios

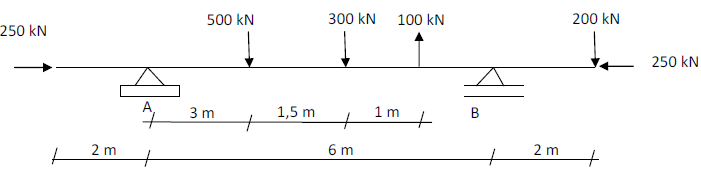

Observe a estrutura da figura abaixo. Imagem associada para resolução da questãoO resultado do cálculo das reações de apoio nos pontos A e B é:
  1. AAx = 500 kN ( ⇦ ), Ay = 250 kN (⇧), By = 650 kN (⇧). b
  2. BAx = 0 kN, Ay = 650 kN (⇩), By = 250 kN (⇧). c
  3. CAx = 0 kN, Ay = 650 kN (⇩), By = 1100 kN (⇩). d
  4. DAx = 0 kN, Ay = 250 kN (⇧), By = 650 kN (⇧). e
  5. EAx = 0 kN, Ay = 250 kN (⇩), By = 650 kN (⇩). 3
Revelar gabarito e comentário

GabaritoD — Ax = 0 kN, Ay = 250 kN (⇧), By = 650 kN (⇧). e

Link permanente: /questoes/qq026509
