Questão de Eletricidade — Circuitos Elétricos em Eletricidade — BIO-RIO 2014

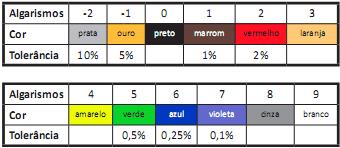

Atenção:nasquestõesaseguir,quandonecessário,considera-se queaaceleraçãodagravidadesejade10m.s-².Os resistores são elementos passivos construídos para apresentar resistência elétrica entre dois pontos de um circuito. Comumente, eles são de dimensão pequena e, consequentemente,dedifícilleitura.Emvirtudedisso,utiliza- se codificação em cores por intermédio de faixas coloridas, cujosvaloresestãodescritosnaTabelaaseguir.TABELA1–Códigodecoresrepresentadasemresistores.Um resistorédesenhado com faixas coloridas cinza, laranja, amarelo e violeta. A expressão para obtenção do valor da resistência é AB.10C ± D% de AB. Portanto, a resistência do resistoremquestãopossuiaseguintefaixadevalorespossíveis:

1. A833,16 Ω a 834,84 Ω
2. B825,66 Ω a 842,34 Ω
3. C8338,653 Ω a 8355,347 Ω
4. D821700 Ω a 838300 Ω
5. E829170 Ω a 830830 Ω
