Questão de Engenharia Civil — Instalações em Engenharia Civil — CONSULPLAN 2014
Engenharia CivilInstalações em Engenharia Civil
- Código
- qq046745
- Banca
- CONSULPLAN
- Órgão
- MAPA
- Ano
- 2014
- Nível
- Superior
- Cargo
- Engenheiro

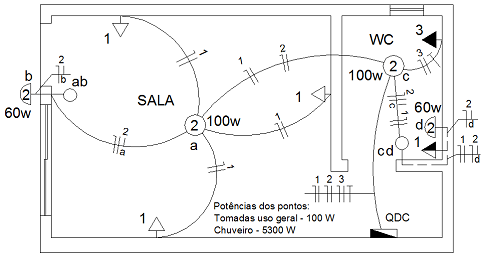

A figura representa parte de um projeto de instalações elétricas prediais, onde as tomadas baixas e média são para uso geral de 100 W, e a tomada alta é para aquecimento (chuveiro).
De acordo com o projeto anterior, analise.I. Circuito 1: 127 V, tomadas e potência de 400 W, onde o interruptor da sala é de duas seções com comandos a-b, acionando o ponto interno (100 W) e o externo (60 W), respectivamente.II. Circuito 3: aquecimento, 220 V, fios fase-neutro e terra, e potência de 5.300 W.III. Circuito 2: 127 V, alimenta a iluminação do banheiro, onde existe um interruptor de duas seções com comandos c-d, acionando o ponto do teto e a arandela na parede respectivamente.IV. Potência total: é de 6.020 W, dividida entre os circuitos: 1 – iluminação; 2 – tomadas, ambos de 127 V alimentados por dois fios cada; e, 3 – de aquecimento, 220V, com um chuveiro de 5.300 W.Estão corretas apenas as alternativas
De acordo com o projeto anterior, analise.I. Circuito 1: 127 V, tomadas e potência de 400 W, onde o interruptor da sala é de duas seções com comandos a-b, acionando o ponto interno (100 W) e o externo (60 W), respectivamente.II. Circuito 3: aquecimento, 220 V, fios fase-neutro e terra, e potência de 5.300 W.III. Circuito 2: 127 V, alimenta a iluminação do banheiro, onde existe um interruptor de duas seções com comandos c-d, acionando o ponto do teto e a arandela na parede respectivamente.IV. Potência total: é de 6.020 W, dividida entre os circuitos: 1 – iluminação; 2 – tomadas, ambos de 127 V alimentados por dois fios cada; e, 3 – de aquecimento, 220V, com um chuveiro de 5.300 W.Estão corretas apenas as alternativas- AI e III.
- BI e IV.
- CII e III.
- DI, II e IV.
