Questão de Engenharia Civil — Instalações Elétricas em Engenharia Civil — IV - UFG 2014
Engenharia CivilInstalações Elétricas em Engenharia Civil
- Código
- qq050503
- Banca
- IV - UFG
- Órgão
- CELG/GT-GO
- Ano
- 2014
- Nível
- Superior
- Cargo
- CS-UFG - - Analista Técnico - Engenheiro Civil

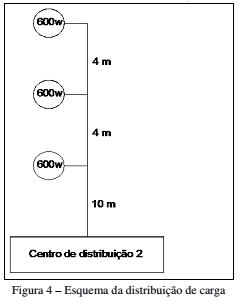

Analise a figura 4 a seguir, que corresponde à distribuição de carga de um circuito de tomadas, alimentado pelo quadro de distribuição 2, de uma edificação residencial, cuja energia elétrica é fornecida pela CELG.

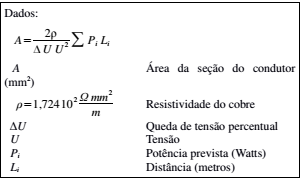

Segundo o critério do limite de queda de tensão que, neste circuito, não pode ser superior a 1%, a área mínima, em mm² , do condutor deve ser
Segundo o critério do limite de queda de tensão que, neste circuito, não pode ser superior a 1%, a área mínima, em mm² , do condutor deve ser- A1,6
- B1,8
- C2.0
- D2,2
- E2,4
