Questão de Engenharia Civil — Geotecnia — IV - UFG 2014

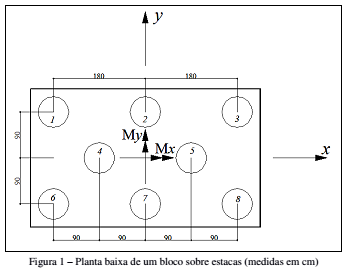

Analise a figura 1 a seguir, que corresponde à planta baixa de um bloco sobre estacas em que são admitidas as seguintes hipóteses:- o bloco é considerado como sendo infinitamente rígido;- desprezam-se as pressões de apoio do bloco no terreno;- as estacas são verticais, do mesmo tipo e possuem o mesmo diâmetro e comprimento.A carga que o pilar exerce no bloco é decomposta em uma carga vertical e momentos:N = 6,0x10³ kNMx = 1,0x10³ kNmMy= 2,0x10³ kNmUtilizando-se o método da superposição, o valor, em kN, da carga atuante na estaca 3 é

1. A543
2. B612
3. C681
4. D750
5. E819
