Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — IV - UFG 2014
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq051095
- Banca
- IV - UFG
- Órgão
- UEAP
- Ano
- 2014
- Nível
- Superior
- Cargo
- CS-UFG - - Analista de Tecnologia da Informação - Desenvolvimento de Sistemas

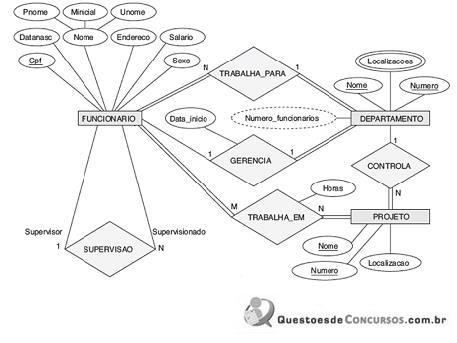

Considere o diagrama do esquema conceitual entidade-relacionamento para o banco de dados Empresa a seguir.
Ao analisar a figura, em relação às características dos relacionamentos e atributos, constata-se que
Ao analisar a figura, em relação às características dos relacionamentos e atributos, constata-se que- AGERENCIA descreve que um DEPARTAMENTO deve ter exatamente um FUNCIONARIO como gerente, e a participação de FUNCIONARIO é parcial.
- BTRABALHA_PARA determina que um FUNCIONARIO pode estar vinculado a múltiplos DEPARTAMENTO, e um DEPARTAMENTO sempre terá um FUNCIONARIO.
- CLocalizacoes é um atributo derivado com base em informações de endereco de FUNCIONARIO por meio do relacionamento TRABALHA_PARA.
- DNumero_funcionarios é um atributo multivalorado que pode ter um limite mínimo e um máximo para restringir o número de valores permitidos para cada DEPARTAMENTO.
