Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FAURGS 2014
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq053325
- Banca
- FAURGS
- Órgão
- TJ-RS
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

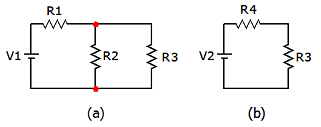

Para a figura abaixo, considere a fonte de tensão V1 de 12 volts, o resistor R1 de 3 ohms, o resistor R2 de 6 ohms e o resistor R3 de 2 ohms.
Assinale a alternativa que indica, respectivamente, o valor da tensão V2 e do resistor R4 que torna o circuito elétrico ‘a’ equivalente ao circuito elétrico ‘b’, em relação à tensão e à corrente sobre o resistor R3.
Assinale a alternativa que indica, respectivamente, o valor da tensão V2 e do resistor R4 que torna o circuito elétrico ‘a’ equivalente ao circuito elétrico ‘b’, em relação à tensão e à corrente sobre o resistor R3.- A6 volts, 2 ohms.
- B6 volts, 3 ohms.
- C8 volts, 2 ohms.
- D8 volts, 3 ohms.
- E12 volts, 3 ohms.
