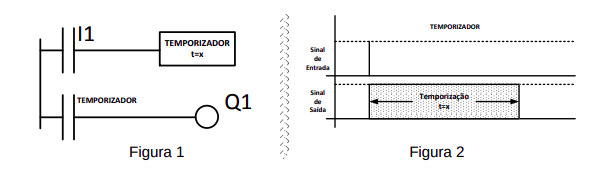

Um programa para CLP, foi editado em Ladder utilizando um temporizador, conforme a figura (1) a seguir.
De acordo com o gráfico representativo do funcionamento desse temporizador, mostrado na figura (2), marque a opção que representa como se comporta a saída Q1.
De acordo com o gráfico representativo do funcionamento desse temporizador, mostrado na figura (2), marque a opção que representa como se comporta a saída Q1.- AEnergiza com um pulso em I1, desenergizando após decorrido o tempo anotado no temporizador.
- BEnergiza sempre que I1 esteja acionado.
- CDesenergiza com um pulso em I1, energizando após decorrido o tempo anotado no temporizador.
- DDesenergiza sempre que I1 esteja acionado.
